Description
Descriptif
Caractéristiques mécanisme prise TV Schneider Odace :
- Gamme de produit : Odace
- Type de produit : prise TV/FM/SAT
- Présentation du produit : mécanisme avec support de fixation
- Type de prise informatique : RJ45 8 contact(s) Cat.6 <= 250 MHz
- Type d’emballage : capot de protection
Données complémentaires de cette prise TV Odace :
- Montage de l’appareil : encastré
- Connecteur TV : mâle CEI 9,52mm
- Connecteur FM : CEI femelle 9,52 mm
- Connecteur SAT : type F
- Nombre d’entrées : 1
- Atténuation maxi de la branche :
– 3 dB SAT signal950…2400 MHz
-3 dB TV signal125…862 MHz
-2,5 dB R signal5…108 MHz
- Perte de rendement minimum :
– 10 dB IN-OUT
– 10 dB TV
– 12 dB R
– 10 dB SAT
- Passage de courant continu : dans une prise SAT
- Mode de fixation : par vis
- Nuance de la couleur : blanc (RAL 9003)
- Finition de la surface : brillant
- Courant assigné d’emploi : 350mA
- Tension assignée de service : 24V
- Type de réseau : CC
- Raccordement : borne à vis
- Longueur de dénudage des fils : 8mm
- Type de câble : coaxial
- Diamètre extérieur du câble : 7mm
- Matière :
– Plaque centrale : plastique anti-UV
– Plaque de finition : PBT (polybutylene terephthalate) GF30
– Enveloppe : alliage de zinc
- Dimensions :
– Hauteur : 71mm
– Largeur : 71mm
– Profondeur : 40mm
– Profondeur d’encastrement : 24mm
- Poids : 0,634kg

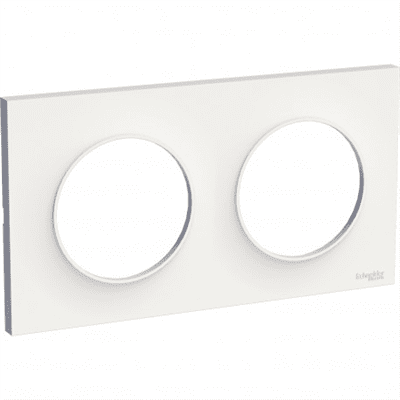

Attention : plaques et mécanismes sont vendus séparément.
